Une fondation de mur de clôture sous-dimensionnée finit toujours par se manifester : fissure en escalier dans la maçonnerie, basculement après un épisode venteux, soulèvement au gel. Le dimensionnement de la semelle filante, le choix du ferraillage et le dosage du béton forment un triptyque technique où chaque paramètre conditionne les deux autres.

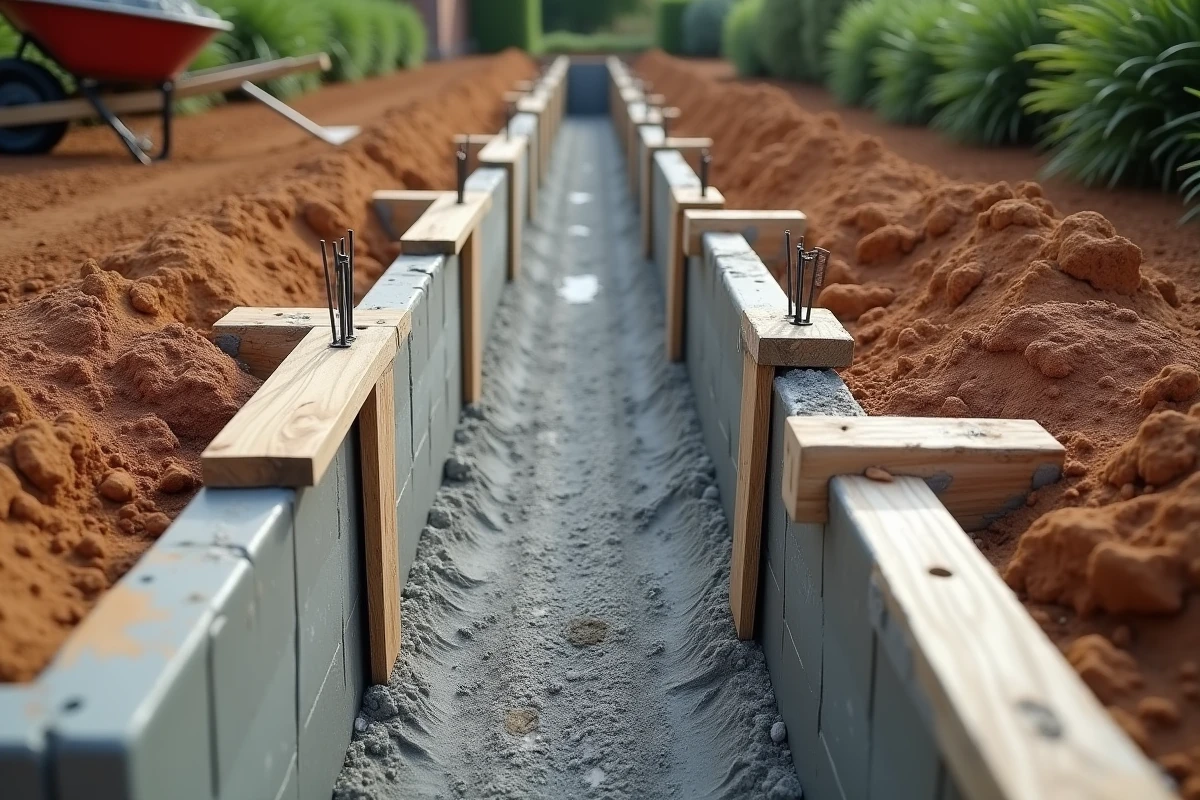

Section d’armatures et disposition du ferraillage pour semelle filante de clôture
Le dimensionnement du ferraillage gagne à être abordé en section d’acier réelle, pas en simple nombre de barres.
A lire également : Comment construire une centrale béton?

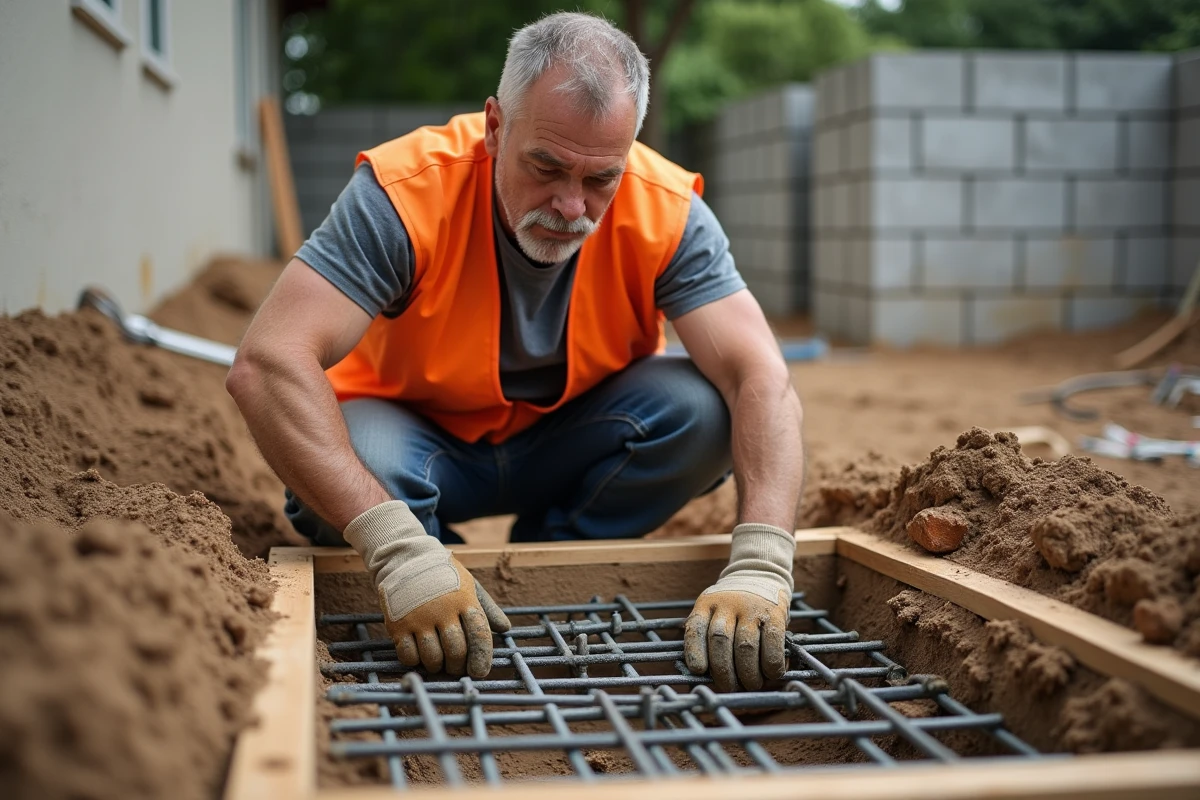

Pour un mur de clôture en parpaings de 20 cm jusqu’à 1,80 m de haut, une semelle filante de 40 cm de large reçoit classiquement 4 filants en HA 10 reliés par des cadres ou épingles en HA 6 espacés de 20 à 25 cm. Les filants se placent en nappe basse, calés sur des distanciers pour garantir un enrobage minimal de 4 cm en fond de fouille (davantage si le sol est agressif).
Les attentes verticales (HA 10 ou HA 12 selon la hauteur du mur) doivent être scellées dans la semelle avant prise, à chaque emplacement de poteau raidisseur. Un espacement maximal de 2,50 m à 3,00 m entre raidisseurs est une règle courante tirée du NF DTU 20.1. Réduire cet espacement à 2 m améliore sensiblement la résistance au vent latéral, surtout au-delà de 1,60 m de hauteur de mur.
A lire également : Quelles sont les causes de l'humidité sur un mur ?
Recouvrement et ligaturage
Les barres longitudinales se recouvrent sur une longueur d’au moins 40 fois leur diamètre. Pour du HA 10, cela représente 40 cm minimum. Chaque recouvrement est ligaturé au fil recuit, pas simplement posé bout à bout.
Aux angles du mur en L ou en U, les armatures ne se coupent pas : elles se croisent et se prolongent dans chaque branche. Un angle sans continuité d’acier est un point de rupture quasi garanti.
Calcul du volume de béton et dosage adapté aux fondations de clôture
Le calcul du volume de béton d’une semelle filante est élémentaire : longueur x largeur x profondeur. Pour un mur en L de 25 m et 17 m avec une semelle de 0,40 m x 0,40 m, le volume brut atteint environ 6,7 m³. Nous ajoutons systématiquement une marge de 10 % pour les surlargeurs de fouille et les irrégularités du terrain, ce qui porte la commande autour de 7,4 m³.
Le dosage de référence pour une fondation de mur de clôture est de 350 kg de ciment par mètre cube, ce qui correspond à un béton de classe C25/30. Ce dosage assure une résistance à la compression suffisante pour reprendre les charges d’un mur de clôture standard et résister aux cycles gel-dégel.
Proportions pratiques au seau ou à la bétonnière
Pour ceux qui coulent à la bétonnière, la règle opérationnelle pour un dosage à 350 kg/m³ se résume ainsi :
- 1 volume de ciment CEM II 32,5 pour 2 volumes de sable 0/4 lavé et 3 volumes de gravier 4/20, avec un demi-volume d’eau ajusté à la consistance (affaissement au cône entre S3 et S4 pour un coulage en fouille)
- Ne jamais dépasser le rapport eau/ciment de 0,55 sous peine de chute de résistance et de ségrégation du mélange
- Le sable de rivière ou de carrière lavé est préférable au sable de dune, trop fin et souvent chargé en sel
Pour un chantier dépassant 3 m³, le béton prêt à l’emploi livré par toupie reste plus fiable en termes d’homogénéité. Spécifier un BPS C25/30, classe d’exposition XC2, consistance S3 couvre la majorité des cas de fondations de clôture.
Profondeur de fondation et mise hors gel selon la zone climatique
La profondeur hors gel conditionne la cote basse de la semelle. En France métropolitaine, cette profondeur varie de 50 cm en zone littorale atlantique à 80 cm en plaine continentale, et peut atteindre 1 m en zone de montagne au-dessus de 600 m d’altitude. En Belgique, une profondeur de 60 à 80 cm couvre la plupart des situations.
Descendre sous la profondeur de gel locale est non négociable : un sol qui gonfle en gelant soulève la semelle de façon différentielle et provoque des fissurations irréversibles dans la maçonnerie.
Béton de propreté et fond de fouille
Avant de couler la semelle, une couche de béton de propreté de 5 à 10 cm (dosé à environ 150 kg/m³) se met en place sur le fond de fouille nivelé. Ce béton maigre remplit trois fonctions :
- Il isole les armatures du sol humide et des remontées d’eau, protégeant l’enrobage
- Il offre une surface plane pour poser et caler le ferraillage avec précision
- Il empêche la terre de contaminer le béton de fondation lors du coulage
Couler directement les armatures sur la terre est une erreur fréquente qui réduit la durabilité de la fondation de façon significative.
Zones ventées et sismiques : renforcements exigés pour les murs de clôture
Depuis les dernières révisions liées aux Eurocodes et la montée en puissance des plans de prévention des risques, plusieurs services d’urbanisme exigent un dimensionnement justifié des fondations et armatures pour les murs de clôture dépassant 1,80 m en zone de vent fort ou de sismicité modérée. Les anciennes recommandations génériques ne suffisent plus.
En zone de vent supérieur à 100 km/h en rafale (façade atlantique, couloir rhodanien, littoral méditerranéen), les raidisseurs verticaux doivent être rapprochés et la section de la semelle élargie. Un mur de 2 m de haut exposé à un vent de face génère un moment de renversement que seule une semelle suffisamment large et lestée par le remblai peut reprendre.
En zone sismique 3 ou 4, la continuité mécanique entre semelle, raidisseurs et chaînage horizontal en tête de mur devient une obligation réglementaire, pas une simple bonne pratique. Nous observons que certaines DDT demandent désormais une note de calcul signée par un professionnel, même pour un simple mur de clôture.
Le dimensionnement d’une fondation de mur de clôture n’est pas un sujet accessoire dans un projet de maçonnerie. Une semelle trop étroite, un ferraillage posé sans enrobage correct ou un béton sous-dosé se paient toujours quelques hivers plus tard.
