Comment calculer les pertes de pression des tuyaux par rapport au pompage de l’eau ?
Partager cette page
Calcul de la perte de pression dans la distribution de l’eau
Choisir une pompe adaptée, qu’il s’agisse d’un puits, d’un forage ou d’un modèle de surface, ne se limite pas à regarder la puissance sur l’étiquette. Le débit attendu et la hauteur manométrique guident le choix.
La hauteur manométrique totale, ou HTM pour les initiés, additionne plusieurs paramètres. Parmi eux, la perte de pression provoquée par le frottement de l’eau contre les parois des tuyaux ne doit jamais être négligée. On l’exprime en mètres de colonne d’eau : c’est une donnée clé pour toute installation hydraulique efficace.
Pour faciliter l’estimation, on se réfère à des tableaux qui indiquent les pertes linéaires sous forme de centimètres par mètre de conduite. Rien de mieux qu’un exemple concret : imaginez un débit de 2 m³/h transporté dans un tuyau de 1″ (26×34), sur une longueur totale de 100 mètres.
Dans ce cas précis, la formule donne :
Perte de charge (m) = 9 cm/m x 100 m = 9 m

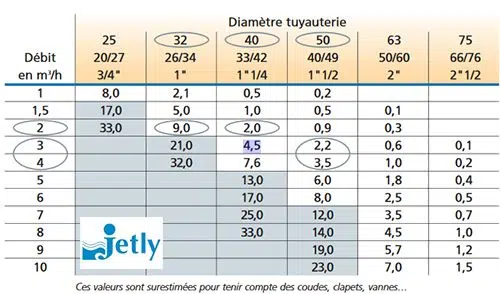

Ce schéma, issu des ressources des pompes JETLY, permet de visualiser rapidement les pertes de pression en fonction du diamètre, du débit et de la longueur de la tuyauterie.
Si, au terme du calcul, la perte de pression dépasse la barre des 5 à 10 mètres, ou si votre estimation tombe dans la zone grisée du tableau, il est temps de revoir le diamètre du tuyau à la hausse. Un détail qui change tout pour la performance et la sécurité de l’installation.

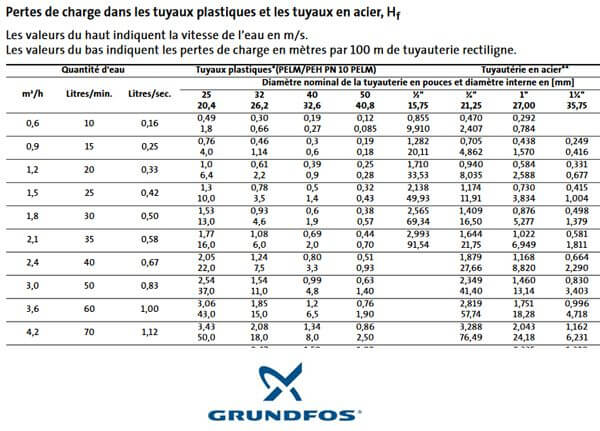

Le tableau ci-dessus, établi à partir de données GRUNDFOS, synthétise les pertes de charge selon le matériau et la section des conduites.
Lire la suite : comment choisir une pompe immergée pour les puits
PUITS POMPAGE

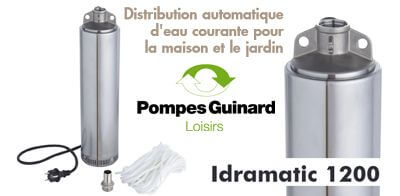

Voici la pompe IDRAMATIC 1200W GUINARD : elle peut aller puiser l’eau jusqu’à 12 mètres de profondeur sans sourciller.
VOIR LES POMPES POUR PUITS IMMERGÉS

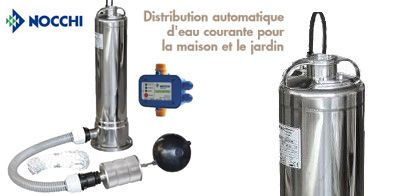

POMPE SUBMERSIBLE NOCCHI DOMINATOR 5 RW, un pack robuste, fiable, prêt à relever les défis des forages profonds.
Les entreprises pionnières ne cessent d’innover en matière de pompage de puits :
À chaque projet son modèle, à chaque défi sa solution. Face à la diversité des besoins, la précision du calcul et le choix de la technologie deviennent les meilleurs alliés de la fiabilité. L’eau n’attend pas.
