Votre cuisine ne dispose d’aucune sortie d’évacuation pour un lave-vaisselle. Le tuyau de vidange est là, dans le carton, mais rien au mur ni sous l’évier ne semble prévu pour l’accueillir. Ce raccord lave-vaisselle évacuation manquant est l’un des cas les plus fréquents en rénovation ou en location ancienne. Avant de percer quoi que ce soit, il faut comprendre ce qui se passe sous votre évier et quelles options s’offrent à vous.
Diagnostic sous l’évier : ce qui bloque le raccord d’évacuation
Avant de chercher une solution, ouvrez le placard sous l’évier et observez. Vous verrez un siphon, relié à un tuyau qui part dans le mur ou dans le sol. Ce siphon est la pièce-clé de toute l’opération.
Sur certains modèles, le siphon possède une prise latérale bouchée par un capuchon ou un bouchon vissé. C’est l’emplacement prévu pour brancher un appareil comme un lave-vaisselle ou un lave-linge. Si ce bouchon existe, votre cuisine a en réalité une évacuation prévue, mais elle n’a jamais été ouverte.
Attention à ne pas confondre ce bouchon avec un aérateur à membrane. Cet élément, souvent blanc ou gris, sert à laisser entrer l’air dans la canalisation pour faciliter l’écoulement. Le retirer provoquerait des remontées d’odeurs et des glouglous dans l’évier. Si vous dévissez une pièce et qu’elle contient une membrane souple, revissez-la immédiatement.

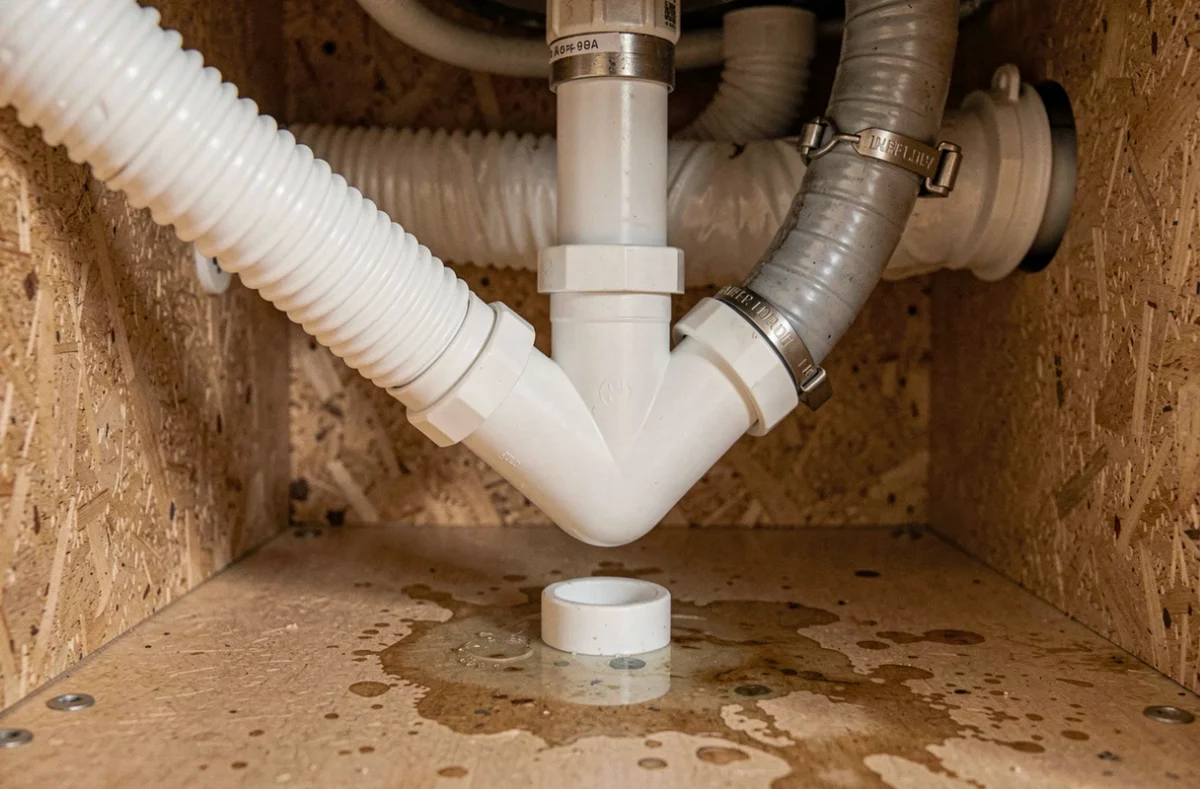

Siphon sans prise latérale : remplacer pour créer l’évacuation du lave-vaisselle
Votre siphon n’a aucune sortie libre ? La solution la plus propre consiste au remplacer par un siphon à prise machine. Ce type de siphon intègre un embout latéral de diamètre adapté au tuyau de vidange du lave-vaisselle.
Vous en trouverez dans n’importe quel magasin de bricolage. Le raccordement se fait sans soudure : les joints coniques assurent l’étanchéité par simple serrage manuel, puis un quart de tour à la pince. Le tuyau de vidange du lave-vaisselle se glisse sur l’embout latéral et se fixe avec un collier de serrage.
Garde d’eau et remontées d’odeurs
Le siphon ne sert pas qu’à évacuer. Il retient en permanence une petite quantité d’eau qui bloque les mauvaises odeurs venant de la canalisation. Selon le NF DTU 60.1, la garde d’eau minimale du siphon doit être d’environ 50 mm. En dessous, les odeurs d’égout passent. Vérifiez ce point sur le modèle que vous achetez.
Hauteur du tuyau de vidange
Le tuyau de vidange du lave-vaisselle ne doit pas simplement traîner au sol. Il doit former une boucle vers le haut avant de redescendre vers le siphon. La hauteur recommandée pour cette boucle est d’environ 52 cm par rapport au sol. Cette disposition empêche l’eau sale de l’évier de refouler dans la machine.
Si vous fixez le tuyau trop bas, l’eau de vaisselle peut revenir dans la cuve entre deux cycles. Trop haut, la pompe de vidange force et s’use prématurément.
Créer une évacuation murale quand rien n’existe sous l’évier
Dans certaines cuisines, l’évier est trop éloigné du lave-vaisselle, ou le siphon existant ne peut pas être modifié (copropriété, canalisation encastrée, espace insuffisant). Il faut alors créer un point d’évacuation indépendant.
Concrètement, cela signifie percer le mur ou le sol pour rejoindre une chute d’eaux usées existante. Cette option demande plus de travail, mais elle est parfois la seule viable.
Diamètre et pente de la canalisation
Le NF DTU 60.1 et le DTU 60.11 imposent des règles précises :
- Le diamètre nominal doit être de 40 mm (DN 40) pour l’évacuation d’un évier ou d’un lave-vaisselle. Un tube plus petit ralentit l’écoulement et provoque des bouchons.
- La pente minimale de la canalisation horizontale est de 1 cm par mètre. Sans cette inclinaison, l’eau stagne dans le tube et les résidus alimentaires s’accumulent.
- Posez un siphon de machine dédié au point de raccordement mural. Ce siphon encastrable se fixe au mur et reçoit directement le tuyau de vidange. Il intègre sa propre garde d’eau et un clapet anti-retour sur certains modèles.
Un simple tuyau en PVC enfoncé dans un trou au mur, sans siphon ni pente contrôlée, n’est pas conforme et posera des problèmes d’odeurs en quelques jours.
Raccord lave-vaisselle en location : ce qui est autorisé sans percer
Vous êtes locataire et percer un mur n’est pas envisageable ? Il reste une solution : évacuer dans l’évier par un tuyau temporaire. Le tuyau de vidange du lave-vaisselle est simplement accroché au bord de l’évier pendant le cycle de lavage.
Cette méthode fonctionne, mais elle a ses limites. Le tuyau peut glisser hors de l’évier pendant la vidange et inonder le plan de travail. L’eau sale se déverse dans l’évier, ce qui le rend inutilisable pendant le cycle. Et surtout, l’absence de siphon dédié signifie aucune barrière contre les remontées d’odeurs.
Pour limiter ces risques, fixez le tuyau avec un crochet de vidange (fourni avec la plupart des lave-vaisselle) et vérifiez que la boucle haute est respectée. Ce n’est pas une installation pérenne, mais c’est une solution de dépannage légitime qui n’endommage rien.
Erreurs fréquentes sur le raccord d’évacuation du lave-vaisselle
Quelques pièges reviennent régulièrement dans les forums de plomberie :
- Brancher le tuyau de vidange directement dans la canalisation murale sans siphon. Résultat : des odeurs d’égout permanentes dans la cuisine.
- Utiliser un tube de diamètre inférieur à 40 mm pour « gagner de la place ». Résultat : bouchons récurrents, surtout si le lave-vaisselle partage l’évacuation avec l’évier.
- Oublier la boucle haute du tuyau de vidange. Résultat : refoulement d’eau sale dans la cuve du lave-vaisselle.
- Confondre l’aérateur à membrane avec un bouchon de prise machine et le retirer. Résultat : glougous dans l’évier et mauvais écoulement.
Le raccord d’évacuation d’un lave-vaisselle est un travail accessible avec des outils de base, même sans évacuation prévue à l’origine. La clé, c’est de respecter le diamètre DN 40, la garde d’eau de 50 mm et la boucle haute du tuyau de vidange. Ces trois points, imposés par les normes en vigueur, sont ce qui sépare une installation fiable d’un montage qui fuit ou qui sent mauvais au bout d’une semaine.
